Símbolos eléctricos
Con respecto al uso correcto de los símbolos eléctricos, existe la norma americana ANSI Y32.2 (en esta norma se basa el software MULTISIM) y la norma europea IEC 617 del cual se deriva la norma española UNE-EN 60617-7; sin embargo en el Perú existe la norma DGE - SÍMBOLOS GRÁFICOS EN ELECTRICIDAD, el cual indica que "las convenciones en cuanto a definiciones y simbologías tiene un carácter fundamental cuando se transfiere información ya sea en la elaboración de un proyecto, ejecución, operación y mantenimiento". En esta norma se encuentra los símbolos para uso en diagramas y planos electrotécnicos que se deben usar en el Perú.

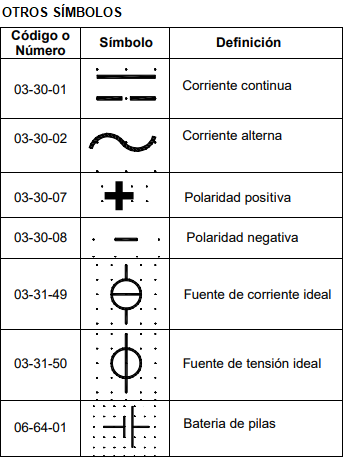

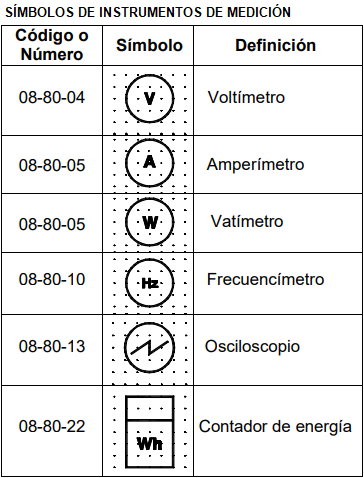

A continuación se muestra algunos símbolos más usados en circuitos eléctricos.
En esta oportunidad, también quiero compartir con todos ustedes la tabla periódica de los símbolos eléctricos y electrónicos que se usan según normas internacionales (descargar en pdf).
